LA DEFORMACIÓN DEL CONCRETO

es tan importante conocer las deformaciones como los esfuerzos. Esto es necesario para estimar la pérdida de pre esfuerzo en el acero y para tenerlo en cuenta para otros efectos del acortamiento elástico.Tales deformaciones pueden clasificarse en cuatro tipos:

DEFORMACIONES ELÁSTICAS:

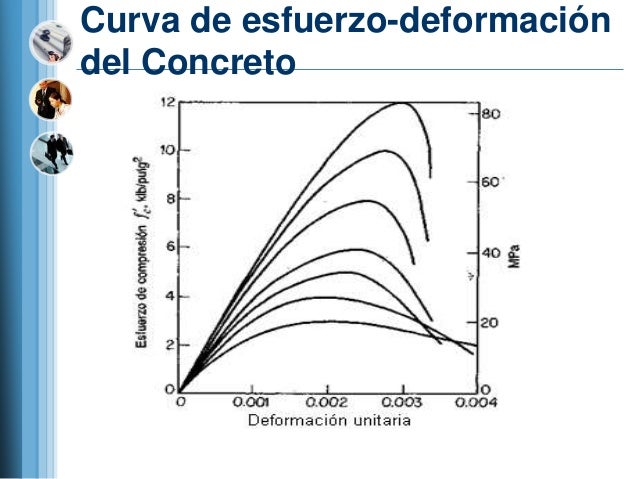

El término deformaciones elásticas es un poco ambiguo, puesto que la curva esfuerzo-deformación para el concreto no es una línea recta aun a niveles normales de esfuerzo, ni son enteramente recuperables las deformaciones.. Entonces es posible obtener valores para el módulo de elasticidad del concreto. El módulo varía con diversos factores, notablemente con la resistencia del concreto, la edad del mismo, las propiedades de los agregados y el cemento, y la definición del módulo de elasticidad en sí, si es el módulo tangente, inicial o secante.

DEFORMACIONES LATERALES:

Cuando al concreto se le comprime en una dirección, al igual que ocurre con otros materiales, éste se expande en la dirección transversal a la del esfuerzo aplicado. La relación entre la deformación transversal y la longitudinal se conoce como relación de Poisson.

La relación de Poisson varía de 0.15 a 0.20 para concreto.

DEFORMACIONES POR CONTRACCIÓN:

Las mezclas para concreto normal contienen mayor cantidad de agua que la que se requiere para la hidratación del cemento. Esta agua libre se evapora con el tiempo, la velocidad y la terminación del secado dependen de la humedad, la temperatura ambiente, y del tamaño y forma del espécimen del concreto. El secado del concreto viene aparejado con una disminución en su volumen, ocurriendo este cambio con mayor velocidad al principio que al final.

De esta forma, la contracción del concreto debida al secado y a cambios químicos depende solamente del tiempo y de las condiciones de humedad, pero no de los esfuerzos.

LAS DIFERENTES FORMAS DE RESISTIR DEL CONCRETO

CONCRETO DE ALTA RESISTENCIA

Para la fabricación de los concretos de alta resistencia, es necesario reducir la relación a/c a valores menores de 0.40, pudiendo llegar hasta 0.30. En el rango de a/c 0.40 - 0.70, el componente más débil del concreto es el cemento y la interface cemento-agregado; pero cuando se va reduciendo el a/c, éstos dejan de ser los más débiles del sistema, incrementándose la resistencia.

En los concretos de alta resistencia con relaciones a/c < 0.40, el factor más débil y limitante está constituido por los agregados, cuyo comportamiento dependen de sus características mineralógicas, su forma y resistencia mecánica propia de los agregados. Estos parámetros deben optimizarse para alcanzar altas resistencias.

RESISTENCIA MECÁNICA

La resistencia mecánica del concreto endurecido ha sido tradicionalmente la propiedad más identificada con su comportamiento como material de construcción.

En términos generales, la resistencia mecánica, que potencialmente puede desarrollar el concreto, depende de la resistencia individual de los agregados y de la pasta de cemento endurecida, así como, de la adherencia que se produce en ambos materiales. En la práctica, habría que añadir a estos factores el grado de densificación logrado en la mezcla ya que, como ocurre con otros materiales, la proporción de vacíos en el concreto endurecido tiene un efecto decisivo en su resistencia.

La adquisición de la resistencia mecánica de la pasta de cemento conforme endurece es una consecuencia inmediata del proceso de hidratación del cemento.

EL CONCRETO COMO MATERIAL COMPUESTO

Podemos definir un material compuesto como la combinación tridimensional de por lo menos dos materiales químicamente y mecánicamente distintos con una interfase definida que separa los componentes. Este material polifásico tendrá diversas características de sus componentes originales.

Cuando las partículas de los agregados son duras y resistentes, la resistencia mecánica del concreto tiende a ser gobernada por la resistencia de la pasta de cemento y/o por la adherencia de esta con los agregados. Por lo contrario si los agregados son débiles, la resistencia intrínseca de estos se convierte en una limitación para la obtención de altas resistencias, lo cual no quiere decir que el concreto no pueda ser más resistente que las partículas individuales de los agregados.

La adquisición de la resistencia mecánica de la pasta de cemento conforme endurece es una consecuencia inmediata del proceso de hidratación del cemento.

MODULO DE ELASTICIDAD DEL CONCRETO

Los modelos de sistemas compuestos simples se han aplicado al concreto

RELACION DE POISSON DEL CONCRETO

La relación entre la deformación lateral que acompaña una deformación axial aplicada y la deformación final se utiliza en el diseño y análisis de muchos tipos de estructuras. La relación de Poisson del concreto varia en un rango de 0.11 a 0.21 (generalmente de 0.15 a 0.20) cuando se determina por medición de la deformación, tanto para el concreto normal como para el concreto ligero.

Para este último método se requiere la medición de la velocidad de pulso,V, y también la de la frecuencia fundamental de resonancia de la vibración longitudinal de una viga de longitud l. La relación de Poisson, μ, se puede calcular por medio de la expresión.

Generalmente se indica que la relación de Poisson es menor en el concreto de alta resistencia.

RESISTENCIA A LA COMPRESIÓN:

MECANISMO DE ROTURA DEL CONCRETO

Las probetas que se ensayadas obtendrán un resultado que podemos observar  en el concreto como roturas en su estructura.

Las probetas a ser ensayadas, estarán sujetas a las tolerancias de tiempo indicadas:

Para máquinas  operadas hidráulicamente la velocidad de la carga estará en el rango de  0,14 a 0,34 MPa/s. Se aplicará la velocidad de carga continua y constante  desde el inicio hasta producir la rotura de la probeta.

TIPOS DE FRACTURAS:

DETERMINACIÓN DE LA RESISTENCIA DEL CONCRETO POR ENSAYOS DESTRUCTIVOS

El propósito fundamental de medir la resistencia de los especímenes de pruebas de concreto es estimar la resistencia del concreto en la estructura real.

La EXTRACCION DE NUCLEOS pueden utilizarse también para descubrir separación por acumulación de agregado o para verificar la adherencia en las juntas de construcción o para verificar el espesor del pavimento.

Los corazones de concreto son núcleos cilíndricos que se extraen haciendo una perforación en la masa de concreto con una broca cilíndrica de pared delgada; por medio de un equipo rotatorio como especie de un taladro al cual se le adapta la broca con corona de diamante, carburo de silicio u otro material similar; debe tener un sistema de enfriamiento para la broca, impidiendo así la alteración del concreto y el calentamiento de la broca.

Elementos estructurales tendrán un diámetro de al menos 95mm cuando las longitudes de estos estén de acuerdo a los métodos de prueba ASTM C 174.

Siempre que sea posible, los núcleos se extraerán perpendicularmente a una superficie horizontal, de manera que su eje sea perpendicular a la capa de CONCRETO.

PROCEDIMIENTO - ENSAYO DE EXTRACCIÓN DE NÚCLEOS

Verificamos que la base del aparato tenga un caucho especial a lo largo de su base para que se conecte con la bomba de vacío, y se adhiera a cualquier superficie.

Ubicamos el taladro en el lugar a perforar donde previamente no se detectó ningún elemento metálico.

Conectamos el dispositivo de la bomba de vacío a la base del taladro de extracción mediante tornillo.

Conectamos el taladro de extracción a una toma de corriente o al generador de energía y empezamos a taladrar perpendicularmente a la superficie, abriendo el paso de agua para no dañar la broca.

Evitar el movimiento del taladro, horizontalmente porque puede romper el espécimen, además se puede perder la adhesión de la base del taladro.

Una vez que ya se tenga el espécimen requerido, determinar su longitud y verificar si es aceptable.

Ensayo de Extracción de Núcleos

Calcular la resistencia a la compresión usando el área de la sección transversal basada en el diámetro promedio del espécimen.

Si la relación longitud-diámetro (L/D) es 1.75 o menos, multiplicar el valor de la resistencia a la compresión por el Factor de Corrección.

En el ensayo de extracción de núcleos los factores que influyen sobre la determinación de la resistencia son: el diámetro del núcleo, la relación longitud / diámetro, presencia de armadura dentro del núcleo y las condiciones de humedad antes y durante el ensayo

MÉTODO DE ENSAYO NORMALIZADO PARA RESISTENCIA A LA COMPRESIÓN DE CILÍNDRICOS DE CONCRETO

Este método de ensayo trata sobre la determinación de la resistencia a compresión de cilíndricos de concreto, tales como cilindros moldeados y núcleos perforados. Se encuentra limitado al concreto que tiene un densidad mayor que 800 kg/m3.

Esta norma no pretende tener en cuenta todo lo relativo a seguridad. Es responsabilidad del usuario de esta norma establecer prácticas apropiadas de seguridad y salud y determinar la aplicabilidad de las limitaciones regulatorias previo al uso.

FACTORES QUE INCIDEN EN LA RESISTENCIA A LA COMPRESIÓN

RELACION A/C, “Ley de Abrams”, según la cual, para los mismos materiales y condiciones de ensayo, la resistencia del concreto completamente compactado, a una edad dada, es inversamente proporcional a la relación agua-cemento. Este es el factor más importante en la resistencia del concreto: Relación agua-cemento = A/C

DETERMINACIÓN DE LA RESISTENCIA DEL CONCRETO A LA TRACCIÓN

MÉTODO DE COMPRESIÓN DIAMETRAL

Esta Norma Técnica Peruana establece el procedimiento para la determinación de la resistencia a la tracción por compresión diametral de especímenes cilíndricos de hormigón (concreto), tales como cilindros moldeados y testigos diamantinos.

RESISTENCIA A LA FLEXIÓN



La resistencia a flexión o el módulo de ruptura se usa en el diseño de pavimentos u otras losas (pisos, placas) sobre el terreno. La resistencia a compresión, la cual es más fácil de ser medida que la resistencia a flexión, se puede usar como un índice de resistencia a flexión, una vez que la relación empírica entre ambas ha sido establecida para los materiales y los tamaños de los elementos involucrados.
