semana 12: importancia del curado

LA IMPORTANCIA DEL CURADO

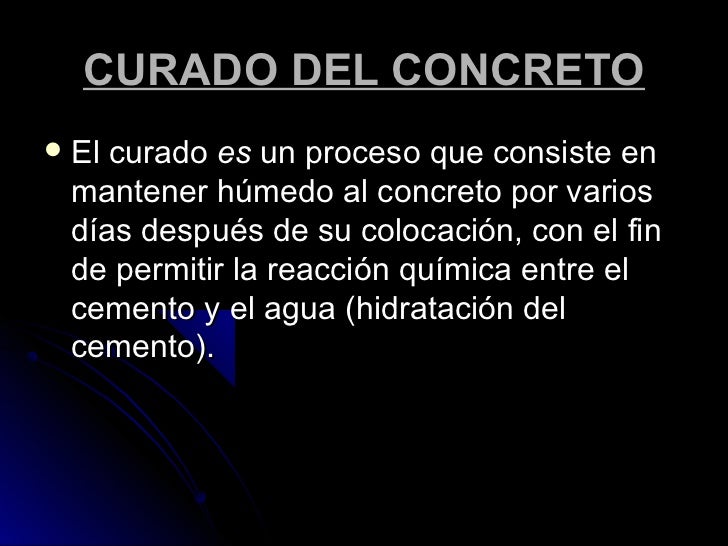

Se entiende por curado del concreto mantener un adecuado contenido de humedad y temperatura a edades tempranas  de manera que el concreto pueda desarrollar las propiedades con las cuales fue diseñada la mezcla, es importante comenzar a curar el concreto inmediatamente después del fraguado.

El curado se iniciara tan pronto como el concreto haya endurecido lo suficiente como para que su superficie no resulte afectada por el procedimiento empleado

LA IMPORTANCIA DEL CURADO

El objetivo principal por el cual realizamos el curado es para alcanzar una resistencia  adecuada, se han realizado pruebas de laboratorios que demuestran que un concreto en un ambiente seco puede llegar a perder hasta el 50% de su resistencia  potencial comparado con uno similar en condiciones húmedas.

El agua de curado no debe estar a una temperatura tal que cree al aplicarla un choque térmico al concreto, pues puede fisurarlo. Se recomienda que el agua no esté a una temperatura inferior en 11°C a la temperatura de la masa del concreto.

RECOMENDACIONES DEL COMITÉ ACI 308

El curado, según el ACI 308 R, es el proceso por el cual el concreto elaborado con cemento hidráulico madura y endurece con el tiempo, como resultado de la hidratación continua del cemento en presencia de suficiente cantidad de agua y de calor

“Las medidas de curado se deben poner en      práctica tan pronto como el concreto esté en riesgo de secarse prematuramente y cuando dicho secado deteriore el concreto o impida el desarrollo de las propiedades requeridas”.

PROCEDIMIENTO DEL CURADO

RIEGO CON AGUA:

Es el más comúnmente utilizado por su sencillez y economía, aunque tienen el riesgo de que tiene que ser aplicado varias veces durante la jornada y además no es posible ejecutarlo si no se está trabajando.Es un método de aporte de agua que consiste en regar las superficies hormigonadas con mangueras para que la evaporación se produzca sobre el agua que se aporta, no sobre el agua de amasado que necesitamos para el endurecimiento.  Hay que tener cuidado de no empezar el riego demasiado pronto y de no hacerlo con demasiada presión, pues puede producirse el lavado de las capas superficiales.

CURADO POR INMERSIÓN

Es el método que produce los mejores resultados, pero presenta inconvenientes de tipo práctico, pues implica inundar o sumergir completamente el elemento de concreto

PULVERIZACIÓN DE AGUA:

Este producto se pulverizado sobre la superficie de concreto fresco, seca rápidamente y deja adherida una película continua, flexible, que actúa de barrera contra la evaporación brusca del agua. De tal modo, el concreto completa su fraguado y curado en presencia de la humedad necesaria para la total hidratación del cemento.

CURADO EN CLIMA FRÍO

En climas fríos las temperaturas bajas retardan la hidratación y en consecuencia retrasan los tiempos de fraguado. Para evitar esto y obtener alta resistencia a edad temprana se pueden utilizar cementos de alta resistencia inicial (tipo III), contenidos entre 60 y 120 kg/m3 de cemento Pórtland tipo I, o aditivos químicos acelerantes.

CURADO EN CLIMA CÁLIDO

En este tipo de ambientes es crítico mantener la humedad adecuada en el hormigón y bajo tales condiciones el agua de curado se puede evaporar tan rápido que requiere ser remplazada constantemente.

Esto se puede lograr rociando previamente con agua la superficie que va ha estar en contacto con el hormigón

PRODUCTOS DE CURADO

PELÍCULA DE PLÁSTICO:

Son livianas y se extienden fácilmente en superficies horizontales; en elementos verticales es más complicada su utilización.

 La película de plástico debe tener un espesor mínimo de 0.1 mm. Se usan generalmente plásticos blancos, transparentes y negros. Los primeros reflejan los rayos del sol mientras protegen, son útiles, como los transparentes, en clima cálido. El plástico negro absorbe calor de los rayos del sol

PAPEL  IMPERMEABLE:

Su uso es similar al de las películas de plástico. Cuando se usa papel para cubrir placas debe proveerse cierta holgura para que sobresalga de las mismas; además; se hace necesario colocar en los bordes materiales pesados (arena, tablas, etc.) para evitar que el viento lo desplace.

USO DE TELAS PARA MANTENER LA HUMEDAD:

También es un método por el que se aporta humedad adicional a la de amasado, solo que en este caso lo que se humedece son telas (arpillera, sacos de tela, esteras de algodó) que mantienen la humedad durante mucho más tiempo que el simple regado.  Simplemente hay que tener la precaución de mantener siempre mojadas las telas.

CARACTERÍSTICAS GENERALES DE PROCEDIMIENTOS ESPECIALES DE CONCRETO

CONCRETO LANZADO (SHOTCRETE):

Es un mortero de concreto que es lanzado neumáticamente sobre una superficie a alta velocidad.

El shotcrete es usado tanto para una nueva construcción como para reparaciones.  Su aplicación es particularmente importante en estructuras abovedadas o en la construcción de túneles para la estabilización de fragmentos de roca suelta y expuesta.

CONCRETO PREPARADO (EMPACADO)

Presec H-02 Homecrete es un hormigón predosificado y envasado seco, desarrollado con áridos de menor tamaño a lo habitualmente utilizado en los hormigones, lo que mejora notablemente la trabajabilidad del producto y la compactación del mismo. Su formulación libre de cloruros minimiza el riesgo de corrosión de las enfierraduras.

CONCRETO DE CARACTERÍSTICAS ESPECIALES

CONCRETO DE ALTA – RESISTENCIA TEMPRANA:

Como su nombre lo indica, este concreto adquiere a edad temprana una resistencia especificada mayor que la que se obtendría a la misma edad con un concreto estándar.

 El periodo de tiempo en el que se desea que el concreto adquiera una determinada resistencia muestra un rango muy amplio: va desde unas pocas horas hasta algunos días. Para lograr un concreto con estas características se puede usar los materiales y las mismas prácticas de diseño.

Una alta resistencia  temprana puede ser obtenida usando una o una combinación de los siguientes materiales dependiendo de la edad necesaria y de las condiciones de trabajo que las especificaciones lo requieran:

Cemento Tipo III (Alta –resistencia temprana)

Alto contenido de cemento (360 a 600 kg/m3)

Baja relación agua/cemento (0.2 a 0.45)

Aditivos químicos

Microsílica

CONCRETO PESADO:

Este concreto es producido con agregados pesados especiales, lográndose una densidad por encima de los 6400 kg/m3.  El concreto pesado es usado generalmente como una pantalla contra la radiación, pero es también empleado como contrapeso y otras aplicaciones donde la alta densidad es importante.

CONCRETO LIGERO:

El concreto ligero (liviano) es un concreto similar al concreto de peso normal, excepto que tiene una densidad menor. Se lo produce con agregados ligeros (concreto totalmente ligero) o con una combinación de agregados ligeros y normales. El término “peso ligeroarena” se refiere al concreto ligero producido con agregado grueso ligero y arena natural.

La densidad del concreto liviano normalmente está entre 1365 y 1850 kg/m3 y  y una resistencia a la compresión a los 28 días de aproximadamente 175kg/m2.  Este concreto es usado primordialmente para reducir el peso propio en elementos de concreto tales como losas de entrepisos en edificios altos.
